军事：详解中国特色坦克稳像火控瞄准镜 让坦克瞄得更准

　　火控系统是坦克武器系统的神经中枢，用于探测、跟踪目标、解算射击诸元，控制坦克武器实施射击，是决定坦克火力性能的主要组成部分之一。

　　现代坦克火控系统主要由各传感部件、计算机组件、执行机构三大部分组成。本文主要讨论的是传感部件中的观瞄设备。

　　想必各位熟悉国产坦克的读者对“上反稳像火控”和“下反稳像火控”这两个词并不陌生。我们都知道“上反”就是依靠上反射镜稳定实现瞄准镜视场稳定的火控方式，而下反则是靠下反射镜稳定实现的。我国99式坦克一直以来都是采用了“下反”火控，由于稳定的等腰反射棱镜安装在炮长镜下镜体，只能稳定昼间光学通道的视场，因此视场不稳定的热成像通道不得不采用瞄准分划同步偏移的方式来实现瞄准线稳定来保证瞄准过程中不发生扰动，这也就是所谓的“稳线”。“上反”火控的瞄准镜往往都是通过陀螺仪组和伺服机构稳定整个上反射镜，热成像/夜视仪、激光测距仪、白光望远镜组等等光电组件都安装在这块共用的上反射镜下方，共享稳定的视野，因此“上反”给坦克瞄准镜的升级带来了极大便利，想要换更好的热成像、更高放大倍率的望远镜组，甚至加装激光驾束制导仪，只需要在下镜体框架内更换或加装所需模块就OK了。尽管“上反”的上部镜头面积较大容易受损，但是瑕不掩瑜，它仍然是目前各种“先进火控”瞄准镜主要应用的类型，譬如豹2、M1A2、勒克莱尔、挑战者2等世界闻名的西方主战坦克。

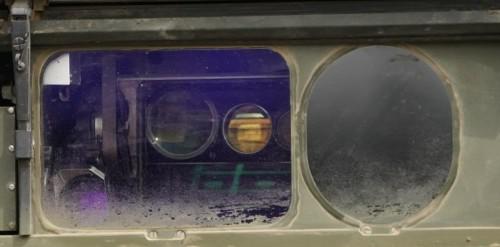

　　99式坦克的“下反”炮长瞄准镜

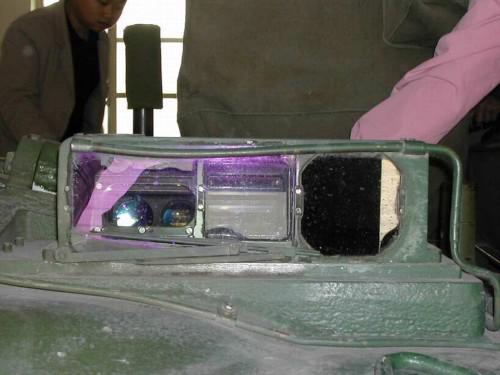

　　96A坦克的上反稳像镜头

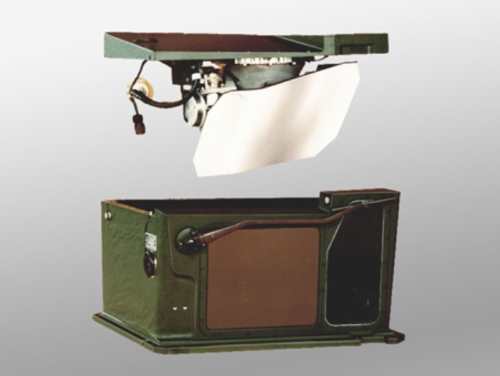

　　豹2系列的EMES-15炮长综合瞄准镜稳定镜头部组件，双轴陀螺仪组和伺服机构直接稳定上反射镜

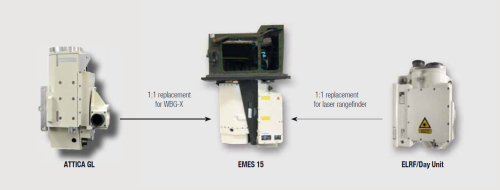

　　豹2系列的EMES-15炮长综合瞄准镜，模块化设计便于升级，最新的豹2A6M2和豹2A7V都换装了ATTICA第三代前视红外热成像和人眼安全机关测距仪等组件
