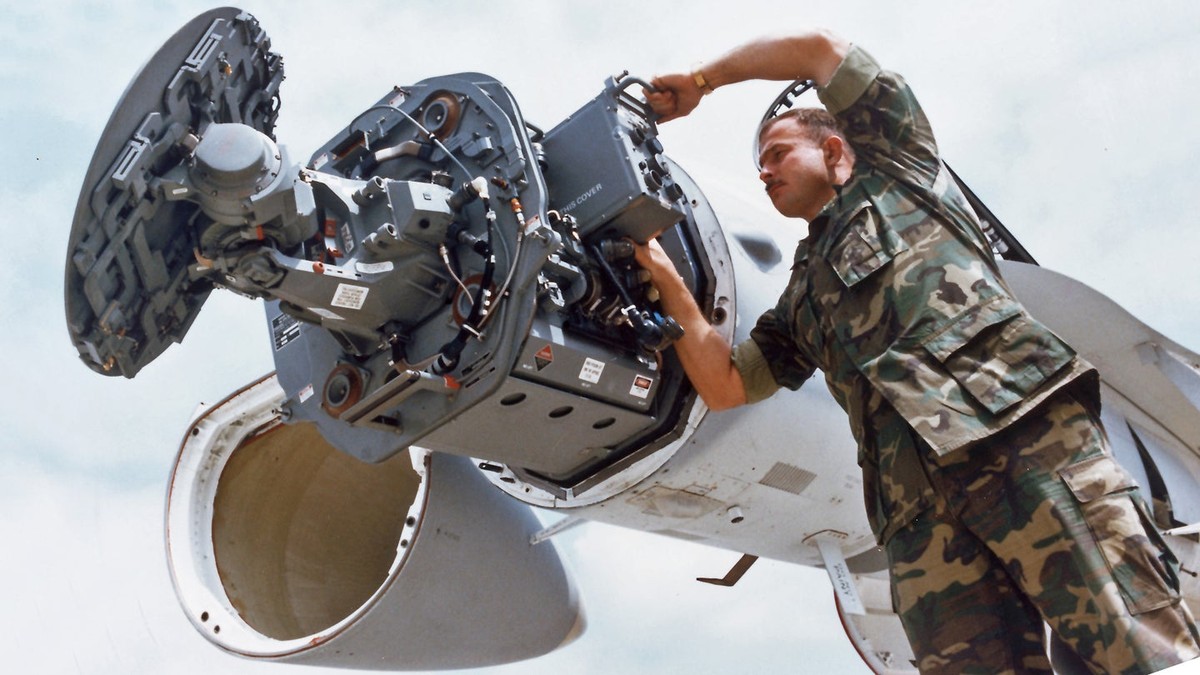

图 4 F/A-18更换雷达组件
APG-66脉冲多普勒雷达系统的工作模式主要包括空对空模式和空对地模式。
- 空对空
- 搜索- 在此模式下，APG-66执行上移和下视扫描。在上行过程中，雷达使用低脉冲重复频率（PRF）进行低杂波的中高空目标搜索。在Down Look（下视）中，它使用中等PRF在地平线或地平线以下的严重杂波环境中进行目标检测。搜索模式还执行搜索高度显示，显示飞行员指定的目标的相对高度。
- 交战– 一旦目标从搜索模式找到，交战允许系统使用AMRAAM，响尾蛇和麻雀导弹。
- 空对地显示
- 空对地测距（AGR）– 为地面上的指定点提供精确的倾斜范围测量。
- 真实光束地面地图- 在所有天气条件下显示飞机前方的地形，作为地面目标检测和定位的导航辅助。扩展的实波束地面地图- 支持以飞行员指定的地点为中心的4：1地图扩展。
- 多普勒波束锐化– 扩展实波束地面图的更高分辨率增强。
- 信标– 执行精确的导航定位，抵消相对于地面信标的武器投送。也用于定位友军飞机，如使用空对空信标的空中加油机。
- 海面搜索- 两个子模式允许检测处于不同海况的船只。SEA 1允许探测低海况状态下静止和移动的船只。SEA 2探测到在较高海况状态下移动的海船。
- 冻结- 当飞行员在通往目标的路径上想要避免被发现时，他们可以使用冻结模式消除飞机的雷达辐射。当飞行员按下冻结按钮时，雷达会进行最后一次扫描并生成一张地图，该地图将一直保留到再次按下冻结按钮为止。他的飞机显示为在地图上移动的符号，无法检测到雷达。
AN/APG-66雷达的平均修复时间只要5分钟，更换天线单元只需要30分钟，平均无故障时间为97小时（后续型号有所增加）。部分F-16战斗机升级了AN/APG-66雷达，最大搜索距离可达150公里。这里要补充说明一下雷达计算机，雷达计算机是AN/APG-66的六个LRU之一，其功能是控制雷达组的运行。它为上面列出的各种操作模式配置雷达系统。该LRU检查从雷达控制面板和火控计算机接收的数据，生成操作命令，计算目标数据，并将数据传输到火控计算机，并与其他F-16航空电子设备系统以及其它雷达LRU进行互联。
AN/APG-66雷达AN/APG-66雷达的显示和控制系统包括控制面板、HUD、MFD。在不同的工作模式时雷达信息可以同时显示在MFD和HUD上，飞行员在执行作战任务时是根据这些信息进行飞机的操控拦截空中目标或者执行地面攻击。
