图 5 MFD（Multifunction Displays）
MFD（Multifunction Displays）也就是多功能显示器，多功能显示器是基于 CRT 的显示器（当然现在都是LCD液晶显示器，而且都是大屏的了），位于驾驶舱前部。主要用于展示武器系统管理功能，特别是武器库信息、雷达信息、导弹光电探头显示。MFD 还用于显示 HUD、雷达警告接收器 (RWR) 和导航信息。MFD 提供了一种访问执行任务所需数据的集成方法。屏幕周围有多个控制按钮，根据每个MFD 格式被编程为执行特定的单个或多个功能。 每个功能都有显示在控制按钮旁边的助记符标识。

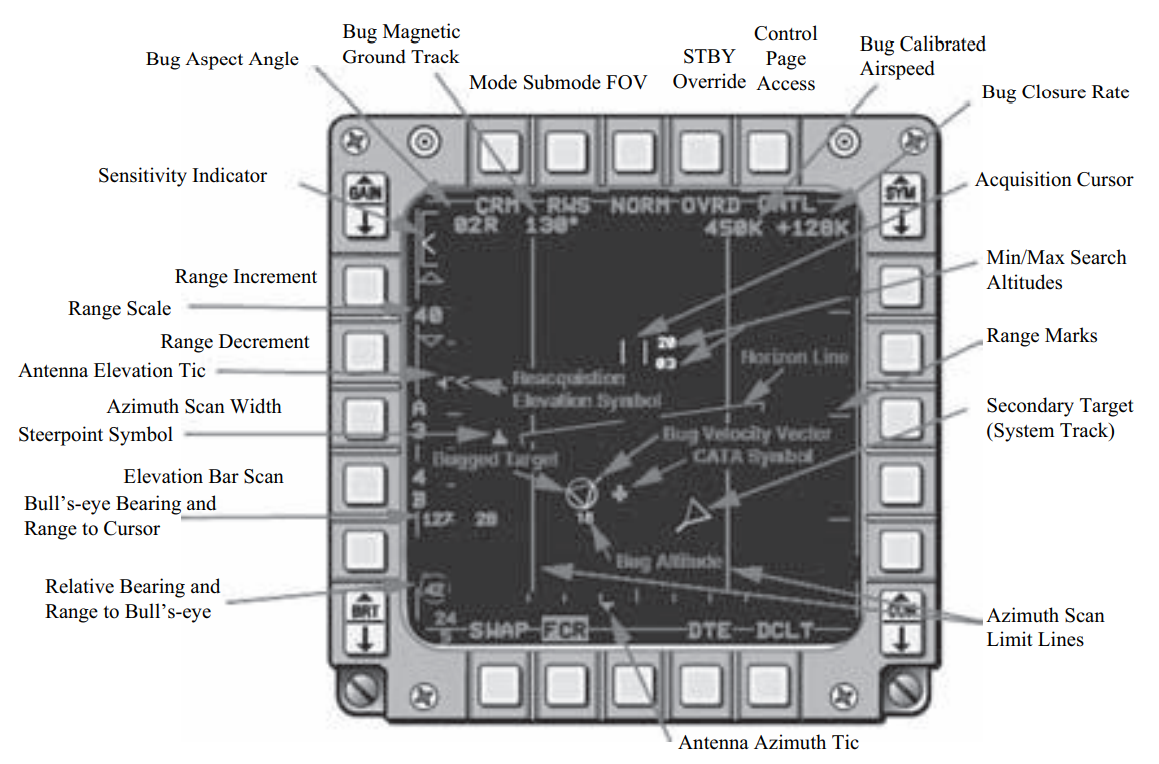

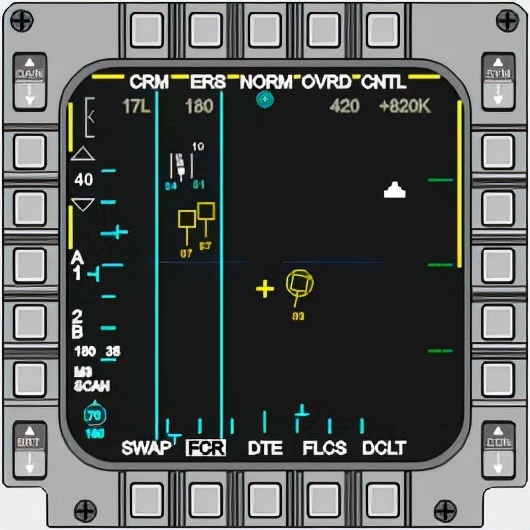

图 6 空对空模式的MFD显示（F-16 Block 52）
图 7 空对地模式的MFD显示（F-16 Block 52）

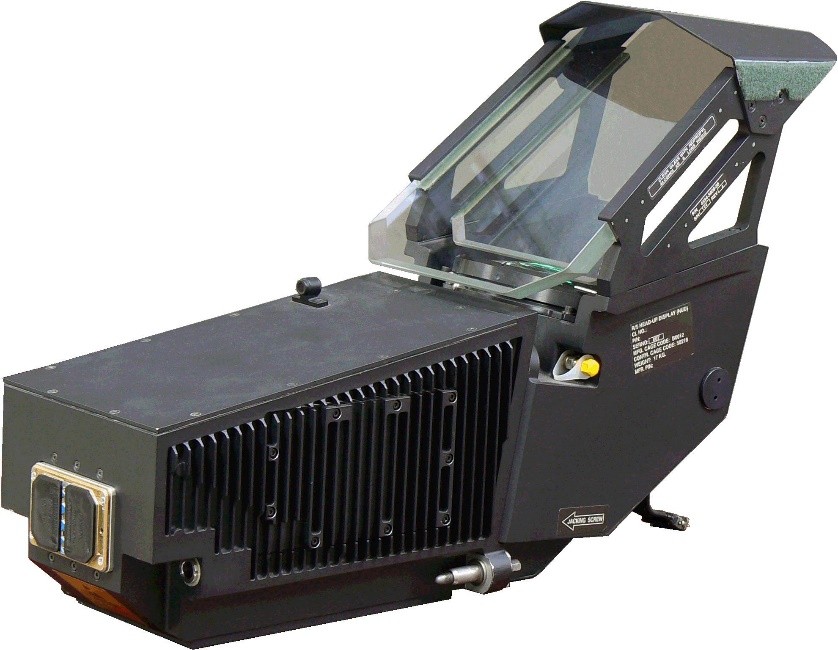

图 8 HUD（Heads-Up Displays）

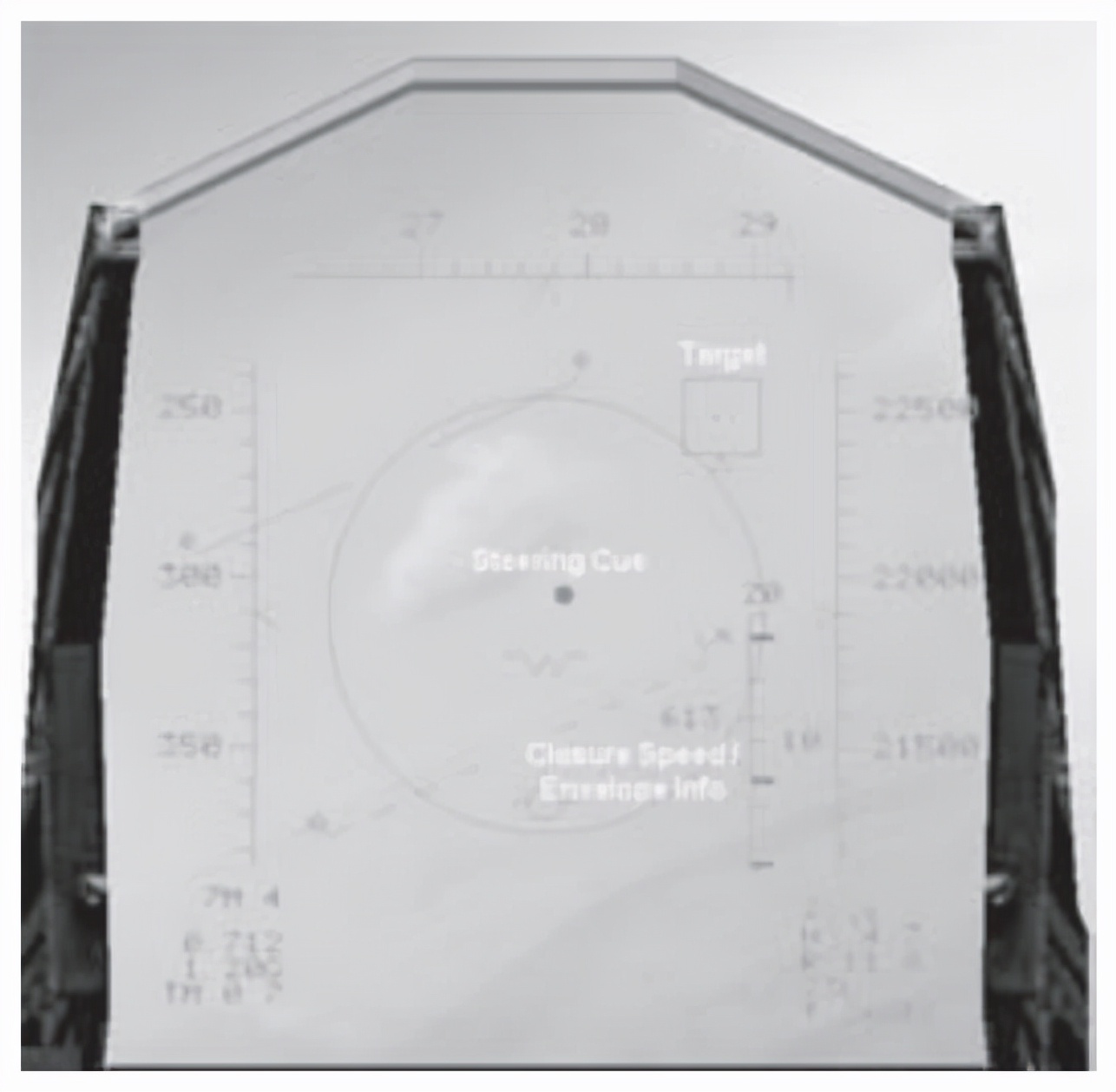

HUD（Heads-Up Displays）也就是平视显示器或者抬头显示器，可以方便飞行员观察各种飞行状态信息。对来自于APG-66雷达的信息，典型的 HUD可以显示跟踪目标、速度矢量、最大和最小射程、导弹发射限制、允许的转向误差圈和瞄准点。STT（Single Target Track，单目标跟踪）模式的典型显示如下图所示，在接近最佳中程导弹射程时，强烈建议使用此模式以避免分散飞行员的注意力。
